| 브랜드 이름: | SHX |
| 모델 번호: | SPF825 |
| 모크: | 1개 세트 |
| 가격: | negotiable |
| 포장에 대한 세부 사항: | 표준 수출 포장 |
| 지불 조건: | 전신환, L/C (신용장) |

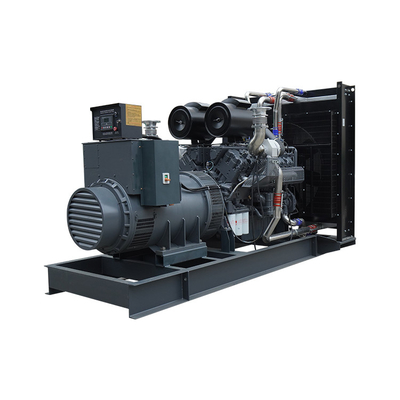

SHX 600 kw 퍼킨스 디젤 엔진 발전기는 750 킬로볼트 암페어 발생기 전력 장치 발전기에서 설정했습니다
제조 표준 :
ISO8528 ; ISO1105 ; ISO3046 ; GB / T2820 ; GB755 ; BS5000 ; NEMAMG-22 ; YD/T502
전기적 매개 변수
파형 이지러짐 : <10>
전압 변동 값 : <0>
전압 / 주파수 파동 : <>
AVR는 자기조절했습니다, 전압 변동률이 평가됩니다 : <>
VDE0875-N과 ISO8528의 계약과 합의를 제지하는 무선 간섭
600 kw 퍼킨스 디젤 발전기 세트의 상술
| Genset 모델 | SPF825 |
| Genset 정격 전력 | 600KW/750KVA |
| 정격 전압 | (조정할 수 있는) 400/230V |
| 정격 전류 | 1080 Amps |
| 주파수 | 50 Hz |
| 역율 | 0.8 지체 |
| 연접 방식 | 3개 단계 4 와이어 |
| 냉각 시스템 | 팬, 저수 탱크로 수랭된 닫힌 순환과정 |
| 전체적인 차원 (L×W×H) 밀리미터 | 4500×1900×2200 |
| 총 중량 (킬로그램) | 6000 |
| 디젤 엔진 | |
| 브랜드 | 퍼킨스 |
| 모델 | 4006-23TAG2A |
| 엔진 타입 | line,4 타격, 공대공에서 6개 실린더 냉각 후 |
| 열망 | 과급됩니다 |
| 회전 속도 | 1500 RPM |
| 엔진 냉각 장치 | 수냉식입니다 |
| 조속 계통 | 전자 속도 주지사 |
| 시작 방법 | 24V 배터리에 의해 |
| 엔진 필터 시스템 | Dry 타입 공기 정화 필터, 연료 필터, 오일 필터, 물 필터 |
| 치환(L) | 23 |
| Bore×Stroke(mm) | 160×190 |
| 압축률 | 13.6 : 1 13.6 : 1 |
| 100% 로드 연료 소비 (g/kw.h) | ≤209 |
| 루브 능력(L) | 113.4 |
| 교류 발전기 | |
| 브랜드 | 헤랑 |
| 모델 | FLD634B |
| 타입을 자극하세요 | 붓을 쓸 필요가 없는 자려식 AVR 규정 |
| 연접 방식 | 3개 단계 4 막대기 |
| 주파수 변경을 확고하게 하세요 | 0.50% |
| 무부하 전압 | ≥95%-105% |
| 정상 전압 | ≤±1% |
| 절연류 | 클래스 Ｈ |
| 보호 그레이드 | IP23 |
| genset의 성분 | |
| (1) 디젤 엔진 ; (2) 교류 발전기 ; (3) 저수 탱크 & 방사체 조립체 ; (4) 제어판 ; (5) 기본 구조. | |
함수 조절
주요한 시작 / 자동 시동
모니터링 미터 : 경향 ; 주파수 ; 와이어 전압 ; Genset KVA ; Genset KW ; 출력
능력 ; 출력 KW.H ; 역율.
경고 / 중단 : 볼트 동안 / 하에 교류 발전기, 주파수 ; 속도 에 / 하에 ; 저유압 ; 높은 엔진 임시 ; 높이 / 저 전압 볼트 ; 과전류 ; 접지 고장 중단.
공급의 범위
1. 디젤 엔진
1.1 젖은 유형 실린더, 직접 분사 연소실, 배기 과급기, 물 냉각, 전자 가버너, 등을 포함하는 엔진.
1.2 포함하는 연료 시스템, 연료 펌프, 체 또는 필터, 등.
1.3 공기 정화 필터, 배기머플러, 울부짖기, 모든 흡입과 배기 파이프, 케이블류, 계기, 밸브와 설정, 등을 포함하는 공기 흡입과 배기 계통.
1.4 수위경보기와 냉각 장치와 지표, 항온 스위치, 자동 온도 조절 온수기, 엔진 샤프트를 포함하는 냉각 시스템은 팬, 모두 상호작용하는 급수관, 케이블류, 계기, 밸브와 설정, 등을 탑재했습니다.
1.5 윤활 시스템은 펌프, 기름통, 오일 스트레이너와 필터, 모두 상호작용하는 배관, 계기, 밸브와 설정, 등을 포함합니다.
1.6 배터리와 일련의 AC 충전기와 상호작용하는 배관, 케이블류, 계기, 밸브와 설정, 등의 2 일련을 포함하는 시동 시스템.
2. AC 동기 발전기
2.1 여자기, 정류기, AVR, 샤프트를 포함하는 생성기는 필요할 경우에 팬을 탑재했습니다.
2.2 모든 상호작용하는 배관, 케이블류, 기구, 밸브와 설정, 기타 등등.
3. 결합과 경비요원
3.1 결합
3.2 카프링 보호
4. 제어판
4.1 지역 자동 제어 패널
5. 밑판
5.1 공동 베이스 플레이트
6. 문서
6.1 발전기 세트 설치 지침서
6.2 발전기 세트 운용 및 정비 매뉴얼
6.3 발전기 세트 제어판 설명서
6.4 엔진교범과 품질 파일
6.5 교류 발전기 설명서와 품질 파일
6.6 공장 받아들인 테스트 리포트
6.7 상대적 그림과 다이어그램.
|
|
